Mini 24G Radar Presence Sensor (Tuya WiFi AC)

No.Mini-24G-TYW/AC
P/N:
The CTL-SEN-Mini/2226.F10 is a compact, high-precision presence sensor powered by advanced 24GHz FMCW mmWave technology.
$38.70 $19.30
Received successfully
Coupon Code
CONTINUE SHOPPING
    Please select the information you want X
  • Color:
    White
    Black
    Please select the information you wantX
Quantity:
-
+
  • Mini 24G Radar Presence Sensor (Tuya WiFi AC)
  • Mini 24G Radar Presence Sensor (Tuya WiFi AC)
  • Mini 24G Radar Presence Sensor (Tuya WiFi AC)
  • Mini 24G Radar Presence Sensor (Tuya WiFi AC)
  • Mini 24G Radar Presence Sensor (Tuya WiFi AC),CREATROL SENSOR,Mini 24G Radar Presence Sensor (Tuya WiFi AC)
  • Mini 24G Radar Presence Sensor (Tuya WiFi AC),CREATROL SENSOR,Mini 24G Radar Presence Sensor (Tuya WiFi AC)
  • Mini 24G Radar Presence Sensor (Tuya WiFi AC),CREATROL SENSOR,Mini 24G Radar Presence Sensor (Tuya WiFi AC)
  • Mini 24G Radar Presence Sensor (Tuya WiFi AC),CREATROL SENSOR,Mini 24G Radar Presence Sensor (Tuya WiFi AC)
  • Mini 24G Radar Presence Sensor (Tuya WiFi AC)
  • Mini 24G Radar Presence Sensor (Tuya WiFi AC)
  • Mini 24G Radar Presence Sensor (Tuya WiFi AC)
  • Mini 24G Radar Presence Sensor (Tuya WiFi AC)
  • Mini 24G Radar Presence Sensor (Tuya WiFi AC),CREATROL SENSOR,Mini 24G Radar Presence Sensor (Tuya WiFi AC)
  • Mini 24G Radar Presence Sensor (Tuya WiFi AC),CREATROL SENSOR,Mini 24G Radar Presence Sensor (Tuya WiFi AC)
  • Mini 24G Radar Presence Sensor (Tuya WiFi AC),CREATROL SENSOR,Mini 24G Radar Presence Sensor (Tuya WiFi AC)
  • Mini 24G Radar Presence Sensor (Tuya WiFi AC),CREATROL SENSOR,Mini 24G Radar Presence Sensor (Tuya WiFi AC)
1/1
  • Mini 24G Radar Presence Sensor (Tuya WiFi AC)
  • Mini 24G Radar Presence Sensor (Tuya WiFi AC)
  • Mini 24G Radar Presence Sensor (Tuya WiFi AC)
  • Mini 24G Radar Presence Sensor (Tuya WiFi AC)
  • Mini 24G Radar Presence Sensor (Tuya WiFi AC),CREATROL SENSOR,Mini 24G Radar Presence Sensor (Tuya WiFi AC)
  • Mini 24G Radar Presence Sensor (Tuya WiFi AC),CREATROL SENSOR,Mini 24G Radar Presence Sensor (Tuya WiFi AC)
  • Mini 24G Radar Presence Sensor (Tuya WiFi AC),CREATROL SENSOR,Mini 24G Radar Presence Sensor (Tuya WiFi AC)
  • Mini 24G Radar Presence Sensor (Tuya WiFi AC),CREATROL SENSOR,Mini 24G Radar Presence Sensor (Tuya WiFi AC)
  • Description
  • Resources

Overview

The CTL-SEN-Mini/2226.F10 is a compact, high-precision presence sensor powered by advanced 24GHz FMCW mmWave technology. Designed for discreet, premium applications, it features a miniature form factor (Φ35 mm cutout) while offering a detection diameter of up to 8.0 m. It integrates a high-precision lux sensor (0–32,000 Lux) for advanced lighting automation.

Features

  • Accurately identifies motion, micro-motion, and Presence.
  • Sensitivity and detection distance can be adjusted independently.
  • Integrated high-precision sensor for accurate indoor illuminance monitoring.
  • Adjustable lighting threshold.
  • Supports parameter configuration and status readout via IR remote control.
  • Indicator LED brightness automatically adjusts to ambient light levels.
  • Powered by a proprietary module with advanced signal processing algorithms.

Specifications

Communication Type TY-WiFi

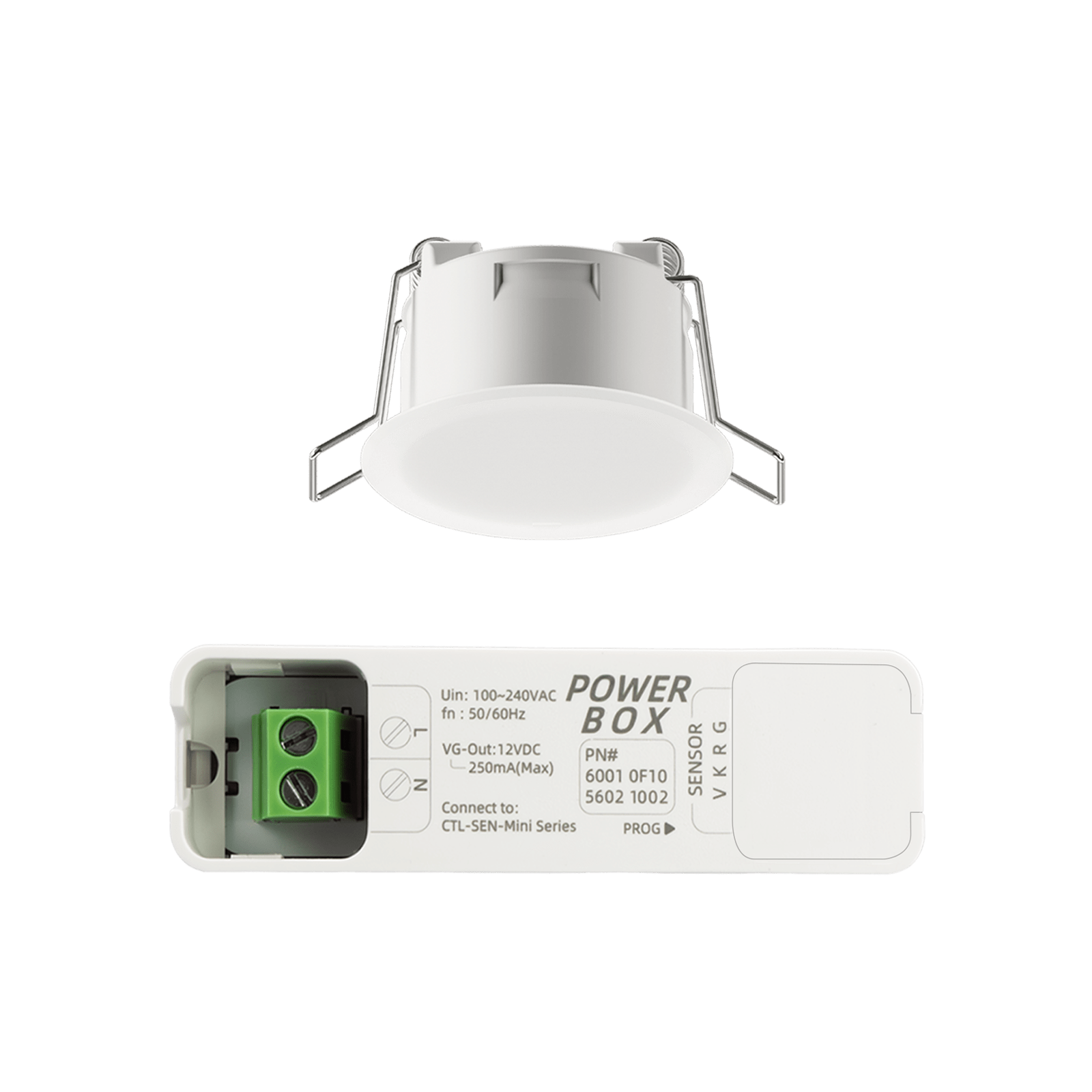

BOX Input Voltage AC 100 to 240 V
BOX Output Voltage DC 12 V (< 500 mA)
Sensor Input Voltage DC 12 V
Power Consumption 0.5 W (Max)
Indicator Light LED
Detection Mode 24GHz FMCW Radar
Operating Frequency 24.00 to 24.25 GHz
Transmit Power ≤ 10 dBm
Installation Method Recessed Ceiling Mount
Mounting Height 2.0 to 4.0 m
Detection Angle 360°
Detection Coverage Installation at 3.0 m Height:
① Motion & Micro-motion: Detection diameter at least 8.0m
② Stationary Presence: Detection diameter at least 6.0m
Detection Range 1.5 to 8.0 m (sensor to target)
Sensitivity 0 to 100%
Illuminance Monitoring 0 to 32,000 Lux (Accuracy ±4%)
Delay Time 1 to 3,600 seconds
Product Size Φ43 mm × 25 mm
Cutout Size Φ35 mm
Product Weight 17.5 g
BOX Size 75 mm × 20 mm × 22 mm
BOX Weight 29 g
Cable Assembly UL2468 22AWG
Cable Length: 200 mm
Operating Environment Indoor -20 to 45°C
Humidity < 95% RH (Non-condensing)
Storage Temperature -40 to 85°C
Protection Level IP20
Housing Material PC

Range

Featuring advanced spatial coverage at a standard mounting height of 3.0 meters, this 24 GHz radar presence sensor offers a micro-motion/stationary detection coverage diameter of approximately 6.0 meters and a major-motion detection coverage diameter of up to 8.0 meters.

Dimensions

The product features an outer diameter of 43 mm and a depth of 25 mm, requiring a 35 mm cutout. Designed for recessed installation, it requires a minimum ceiling depth of 10 cm.

Mounting

Interference Avoidance: Keep away from moving objects (e.g., curtains, plants) and large metal/reflective surfaces.

Device Spacing: Maintain a minimum distance of 4 m between multiple sensors to prevent mutual interference.

Mounting: Install on a stable, vibration-free surface. Ensure no moving objects are behind the wall (signals penetrate non-metals).

Wiring Safety: Disconnect power before wiring. Use certified cables and ensure the circuit includes appropriate short-circuit and overload protection.

Disclaimer: Product specifications are subject to change without prior notice for improvement purposes. Please follow all wiring diagrams strictly. The manufacturer is not liable for issues caused by improper installation.

Debugging

IR Remote Control
IR Remote Control

Designed for ultimate convenience and efficiency, this product supports quick on-site configuration and parameter reading using an infrared (IR) remote control. Once deployed, debugging and maintenance can be easily accomplished even without relying on a smart home platform.

Tuya Smart
Tuya Smart
Tuya Smart
Tuya Smart

Tuya is a global IoT cloud platform and one-stop AIoT solution that provides standardized modules and software support, enabling hardware manufacturers to quickly make traditional products smart and connect them to a rich cloud ecosystem and custom apps.

FAQ

What communication protocol does the Mini-24G-TYW/AC use?

The Mini-24G-TYW/AC communicates via TY-WiFi.

How is the Mini-24G-TYW/AC installed?

Installation method: Recessed Ceiling Mount. Mounting height: 2.0 to 4.0 m.

What is the detection coverage of the Mini-24G-TYW/AC?

Detection coverage: Installation at 3.0 m Height:; ① Motion & Micro-motion: Detection diameter at least 8.0m; ② Stationary Presence: Detection diameter at least 6.0m. Detection range: 1.5 to 8.0 m (sensor to target). Detection angle: 360°.

How is the Mini-24G-TYW/AC configured on site?

The Mini-24G-TYW/AC supports quick on-site configuration and parameter reading with an infrared (IR) remote control, so commissioning and maintenance do not depend on a smart home platform. Supported platform: Tuya Smart.

What are the operating conditions of the Mini-24G-TYW/AC?

Operating environment: Indoor -20 to 45°C; Humidity < 95% RH (Non-condensing). Protection level: IP20.

Resources

Available Accessories

Remote Controller
Remote Controller P/N: 60.99.00C1

Model: Accessory (RC1)

Mini Accessory Cover Ring
Mini Accessory Cover Ring P/N: 60.99.0A55

Model: A55 (Mini-ASSY-55)

Mini Accessory In-wall Mounting 86 Panel Frame
Mini Accessory In-wall Mounting 86 Panel Frame P/N: 60.99.0A86

Model: A86 (Mini-ASSY-86)

Mini Accessory Borderless Embeded Parts
Mini Accessory Borderless Embeded Parts P/N: 60.99.0A40

Model: A40 (Mini-ASSY-BL)
