Mini PIR Curtain Motion Sensor (Tuya WiFi AC)

No.Mini-PIR-TYW/AC/20
P/N:
The CTL-SEN-Mini/1226.F62 Series is a compact, high-sensitivity motion sensor powered by precise Passive Infrared (PIR) technology.
$22.60 $11.30
Received successfully
Coupon Code
CONTINUE SHOPPING
    Please select the information you want X
  • Color:
    White
    Black
    Please select the information you wantX
Quantity:
-
+
  • Mini PIR Curtain Motion Sensor (Tuya WiFi AC)
  • Mini PIR Curtain Motion Sensor (Tuya WiFi AC)
  • Mini PIR Curtain Motion Sensor (Tuya WiFi AC)
  • Mini PIR Curtain Motion Sensor (Tuya WiFi AC)
  • Mini PIR Curtain Motion Sensor (Tuya WiFi AC),CREATROL SENSOR,Mini PIR Curtain Motion Sensor (Tuya WiFi AC)
  • Mini PIR Curtain Motion Sensor (Tuya WiFi AC),CREATROL SENSOR,Mini PIR Curtain Motion Sensor (Tuya WiFi AC)
  • Mini PIR Curtain Motion Sensor (Tuya WiFi AC),CREATROL SENSOR,Mini PIR Curtain Motion Sensor (Tuya WiFi AC)
  • Mini PIR Curtain Motion Sensor (Tuya WiFi AC),CREATROL SENSOR,Mini PIR Curtain Motion Sensor (Tuya WiFi AC)
  • Mini PIR Curtain Motion Sensor (Tuya WiFi AC)
  • Mini PIR Curtain Motion Sensor (Tuya WiFi AC)
  • Mini PIR Curtain Motion Sensor (Tuya WiFi AC)
  • Mini PIR Curtain Motion Sensor (Tuya WiFi AC)
  • Mini PIR Curtain Motion Sensor (Tuya WiFi AC),CREATROL SENSOR,Mini PIR Curtain Motion Sensor (Tuya WiFi AC)
  • Mini PIR Curtain Motion Sensor (Tuya WiFi AC),CREATROL SENSOR,Mini PIR Curtain Motion Sensor (Tuya WiFi AC)
  • Mini PIR Curtain Motion Sensor (Tuya WiFi AC),CREATROL SENSOR,Mini PIR Curtain Motion Sensor (Tuya WiFi AC)
  • Mini PIR Curtain Motion Sensor (Tuya WiFi AC),CREATROL SENSOR,Mini PIR Curtain Motion Sensor (Tuya WiFi AC)
1/1
  • Mini PIR Curtain Motion Sensor (Tuya WiFi AC)
  • Mini PIR Curtain Motion Sensor (Tuya WiFi AC)
  • Mini PIR Curtain Motion Sensor (Tuya WiFi AC)
  • Mini PIR Curtain Motion Sensor (Tuya WiFi AC)
  • Mini PIR Curtain Motion Sensor (Tuya WiFi AC),CREATROL SENSOR,Mini PIR Curtain Motion Sensor (Tuya WiFi AC)
  • Mini PIR Curtain Motion Sensor (Tuya WiFi AC),CREATROL SENSOR,Mini PIR Curtain Motion Sensor (Tuya WiFi AC)
  • Mini PIR Curtain Motion Sensor (Tuya WiFi AC),CREATROL SENSOR,Mini PIR Curtain Motion Sensor (Tuya WiFi AC)
  • Mini PIR Curtain Motion Sensor (Tuya WiFi AC),CREATROL SENSOR,Mini PIR Curtain Motion Sensor (Tuya WiFi AC)
  • Description

Overview

The CTL-SEN-Mini/1226.F62 Series is a compact, high-sensitivity motion sensor powered by precise Passive Infrared (PIR) technology. Designed for discreet, premium applications, it features a miniature form factor (Φ35 mm cutout) while offering a 360° detection diameter of up to 6.0 m. It integrates a high-precision lux sensor (0–32,000 Lux) for energy-efficient lighting automation.

Features

  • Equipped with PIR motion detection.
  • Quad-element PIR technology enhances radial movement detection and minimizes blind spots.
  • Integrated high-precision sensor for accurate indoor illuminance monitoring.
  • 2 illuminance outputs
  • Adjustable lighting threshold.
  • Supports parameter configuration and status readout via IR remote control.
  • Indicator LED brightness automatically adjusts to ambient light levels.

Specifications

Communication Type TY-WiFi

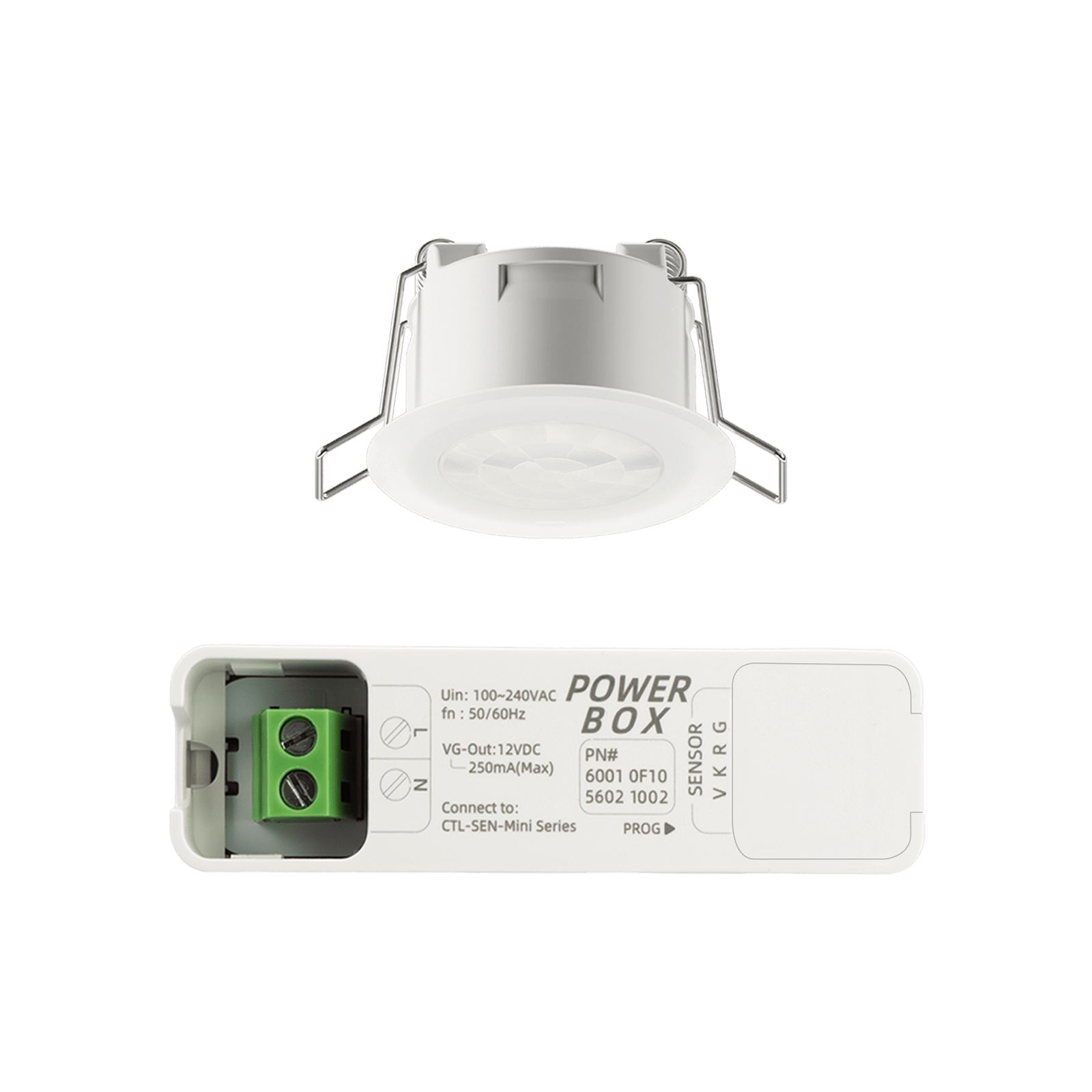

BOX Input Voltage AC 100 to 240 V
BOX Output Voltage DC 12 V (0.25 A MAX)
Sensor Input Voltage DC 12 V
Power Consumption 0.5 W (Max)
Indicator Light LED
Detection Mode Pyroelectric Infrared Receiver
Installation Method Recessed Ceiling Mount
Mounting Height 2.0 to 3.2 m
Detection Angle 20°
Detection Coverage When the installation height is 3.0 m, the motion detection diameter is ≤ 6.0 m
Illuminance Monitoring 0 to 32,000 Lux (Accuracy ±4%)
Delay Time 1 to 3,600 seconds
Product Size Φ43 mm × 25 mm
Cutout Size Φ35 mm
Product Weight 14.5 g
BOX Size 84 mm × 26 mm × 21 mm
BOX Weight 30 g
Cable Assembly UL2468 22AWG
Cable Length: 200 mm
Operating Environment Indoor -20 to 45°C
Humidity < 95% RH (Non-condensing)
Storage Temperature -40 to 85°C
Protection Level IP20
Housing Material PC

Range

Engineered with directional narrow-beam detection characteristics, this PIR curtain motion sensor features a long-axis detection angle of 90° and a short-axis (thickness) detection angle of 20°. At a standard mounting height of 3.0 meters, it delivers a bottom detection width of approximately 0.9 meters along the short axis and a maximum coverage span of up to 6.0 meters along the long axis.

Dimensions

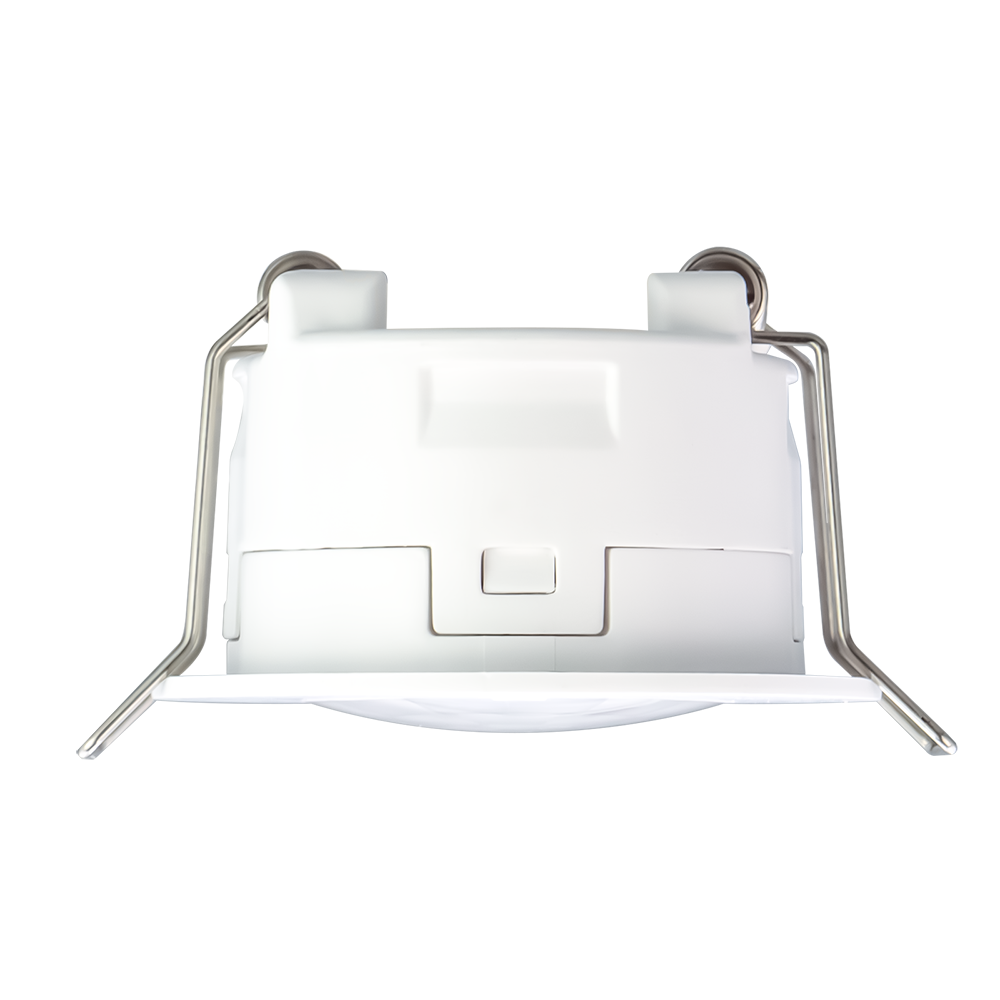

Measuring 43 mm wide and 25 mm deep, this recessed unit fits a 35 mm cutout and requires a minimum ceiling depth of 10 cm.

Applications

Mini-PIR-TYW/AC/20 application: Security
Security

Mounting

Interference Avoidance: Avoid installing near moving objects (e.g., pets, swinging curtains) or areas with rapid temperature changes (e.g., AC vents, heat sources) to ensure accuracy and prevent false alarms.

Device Spacing: Maintain at least 4m between sensors.

Mounting: Install on a stable, vibration-free surface. Ensure no moving objects are behind the wall (signals penetrate non-metals).

Wiring Safety: Disconnect power before wiring. Use certified cables and strictly follow the diagram to ensure proper circuit protection.

Disclaimer: Follow wiring diagrams strictly. Manufacturer is not liable for improper installation. Specifications subject to change.

Debugging

IR Remote Control
IR Remote Control

Designed for ultimate convenience and efficiency, this product supports quick on-site configuration and parameter reading using an infrared (IR) remote control. Once deployed, debugging and maintenance can be easily accomplished even without relying on a smart home platform.

Tuya Smart
Tuya Smart
Tuya Smart
Tuya Smart

Tuya is a global IoT cloud platform and one-stop AIoT solution that provides standardized modules and software support, enabling hardware manufacturers to quickly make traditional products smart and connect them to a rich cloud ecosystem and custom apps.

FAQ

What communication protocol does the Mini-PIR-TYW/AC/20 use?

The Mini-PIR-TYW/AC/20 communicates via TY-WiFi.

How is the Mini-PIR-TYW/AC/20 installed?

Installation method: Recessed Ceiling Mount. Mounting height: 2.0 to 3.2 m.

What is the detection coverage of the Mini-PIR-TYW/AC/20?

Detection coverage: When the installation height is 3.0 m, the motion detection diameter is ≤ 6.0 m. Detection angle: 20°.

How is the Mini-PIR-TYW/AC/20 configured on site?

The Mini-PIR-TYW/AC/20 supports quick on-site configuration and parameter reading with an infrared (IR) remote control, so commissioning and maintenance do not depend on a smart home platform. Supported platform: Tuya Smart.

What are the operating conditions of the Mini-PIR-TYW/AC/20?

Operating environment: Indoor -20 to 45°C; Humidity < 95% RH (Non-condensing). Protection level: IP20.
